高精度な配管施工事例をご紹介いたします。

【本施工のこだわりポイント】
• 材質：高耐久SUS（ステンレス）採用
o 腐食に強く、長期間の使用でも劣化しにくいステンレス材を使用。
o 薬品を使用する環境や、クリーン度が求められる設備にも最適です。
• 精度：6パイ（φ6）細径管の等間隔曲げ
o わずか6ミリの細径管を並列に配置。
o マニホールドへの接続ピッチを揃えることで、機能美を追求しました。
• 設計：メンテナンス性を重視したレイアウト
o 複雑な経路を整理し、一目で系統が判別できる整然とした配管ライン。
o 日常点検や部品交換の作業効率を向上させています。
• 品質：振動に強い堅牢な固定技術
o 大型モーター駆動部特有の振動を考慮し、最適な位置に支持金具を配置。
o 長期稼働でも緩みや漏れが発生しない、堅実な施工です。




その他の配管施工例はこちら
http://www.kobayashi-sangyo.com/plumbing/

お問合せはこちら
http://www.kobayashi-sangyo.com/contact/

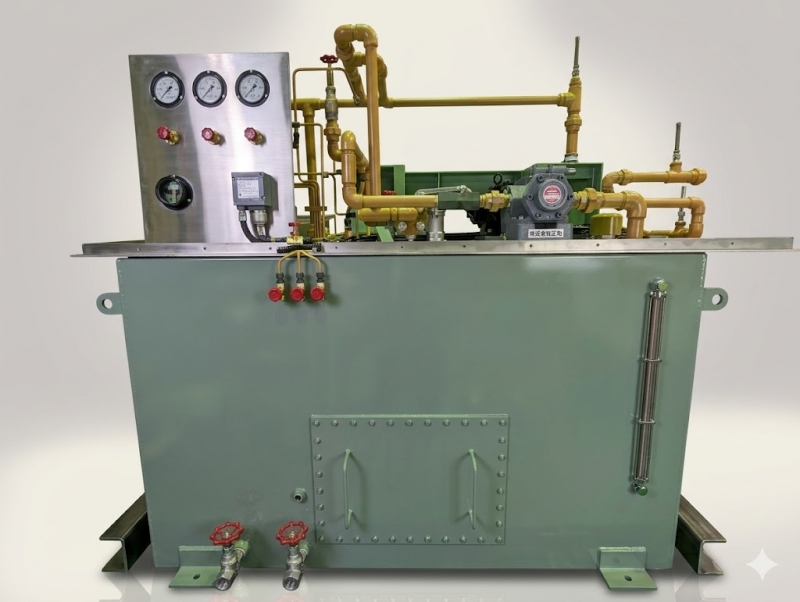

機械設備の安定稼働を支える潤滑油ユニット
今回製作した装置は、機械設備へ安定して潤滑油を供給するための循環式潤滑装置です。
潤滑油を一定の圧力と流量で供給することで、
• 機械部品の摩耗低減
• 設備の長寿命化
• 安定した設備稼働
を実現します。
本ユニットはトロコイドポンプを採用し、安定した吐出性能を確保しています。________________________________________
本潤滑装置の主な仕様
本装置の主な仕様は以下の通りです。
• タンク容量：126L
• ポンプ：トロコイドポンプ
• 吐出量：22.3L/min
• 最大吐出圧力：1.96MPa
• 電源：200V / 60Hz
• フィルター：ラインフィルター・リターンマグネットフィルター
• 油面監視：フロートスイッチ
• 流量確認：フローサイン装備
潤滑油内の異物を除去するフィルター機構を設けることで、機械内部の摩耗やトラブルを防止する設計となっています。
________________________________________
メンテナンス性と安全性を考慮した設計
本潤滑ユニットでは、設備の安全運用とメンテナンス性向上のため、
• 油面監視用フロートスイッチ
• オイルゲージによる目視確認
• 流量確認用フローサイン
などを装備しています。
これにより、油量低下や流量異常を早期に確認できる構造となっており、設備トラブルの未然防止に貢献します。
________________________________________
小林産業の潤滑装置製作について
株式会社小林産業では、お客様の設備仕様に合わせたオーダーメイドの潤滑装置・給油装置の設計製作を行っています。
対応例
• 工作機械用潤滑装置
• 産業機械向け給油装置
• オイル循環装置
• 集中潤滑装置
• 潤滑ユニット設計・製作
• 既存潤滑装置の改造・更新
など、幅広い設備に対応しております。
________________________________________
潤滑装置・給油装置のご相談は小林産業へ
潤滑装置は、設備の安定稼働や寿命に大きく影響する重要な装置です。
小林産業では、長年の経験を活かし、用途・設備条件に合わせた最適な潤滑装置をご提案いたします。
潤滑装置の設計・製作・更新をご検討の際は、ぜひお気軽にご相談ください。
